施工节点标准做法-套接紧定式电线管

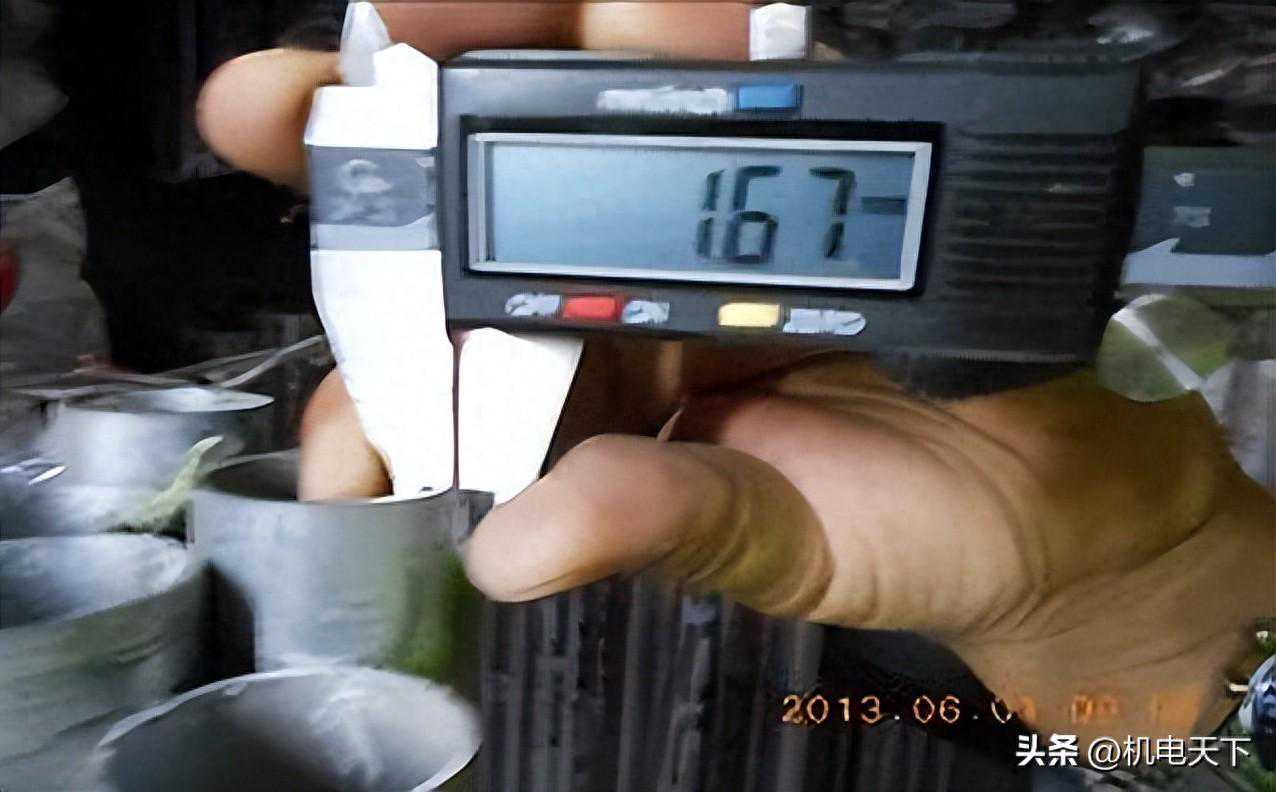

1、镀锌线管规格及允许偏差

要求：1、镀锌线管规格型号符合设计要求，管材表面有明显不脱落的产品标识。2、线管内、外壁镀层均匀，完好，无剥落、锈蚀等现象。3、管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。4、管材、连接套管及其金属附件，壁厚均匀,管口边缘平整、光滑。5、镀锌线管规格及允许偏差见下表：

规格

Φ16

Φ20

Φ25

Φ32

Φ40

Φ50

外径D

16

20

25

32

40

50

允许偏差

0-0.30

0-0.30

0-0.30

0-0.40

0-0.40

0-0.50

壁厚S

1.50

1.60

1.60

1.60

1.60

1.60

允许偏差

±0.15

±0.15

±0.15

±0.15

±0.15

±0.15

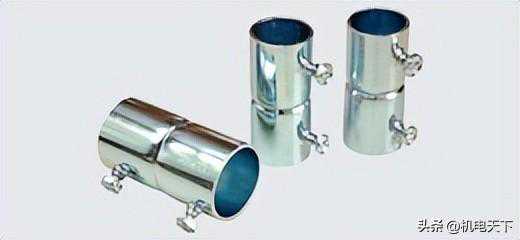

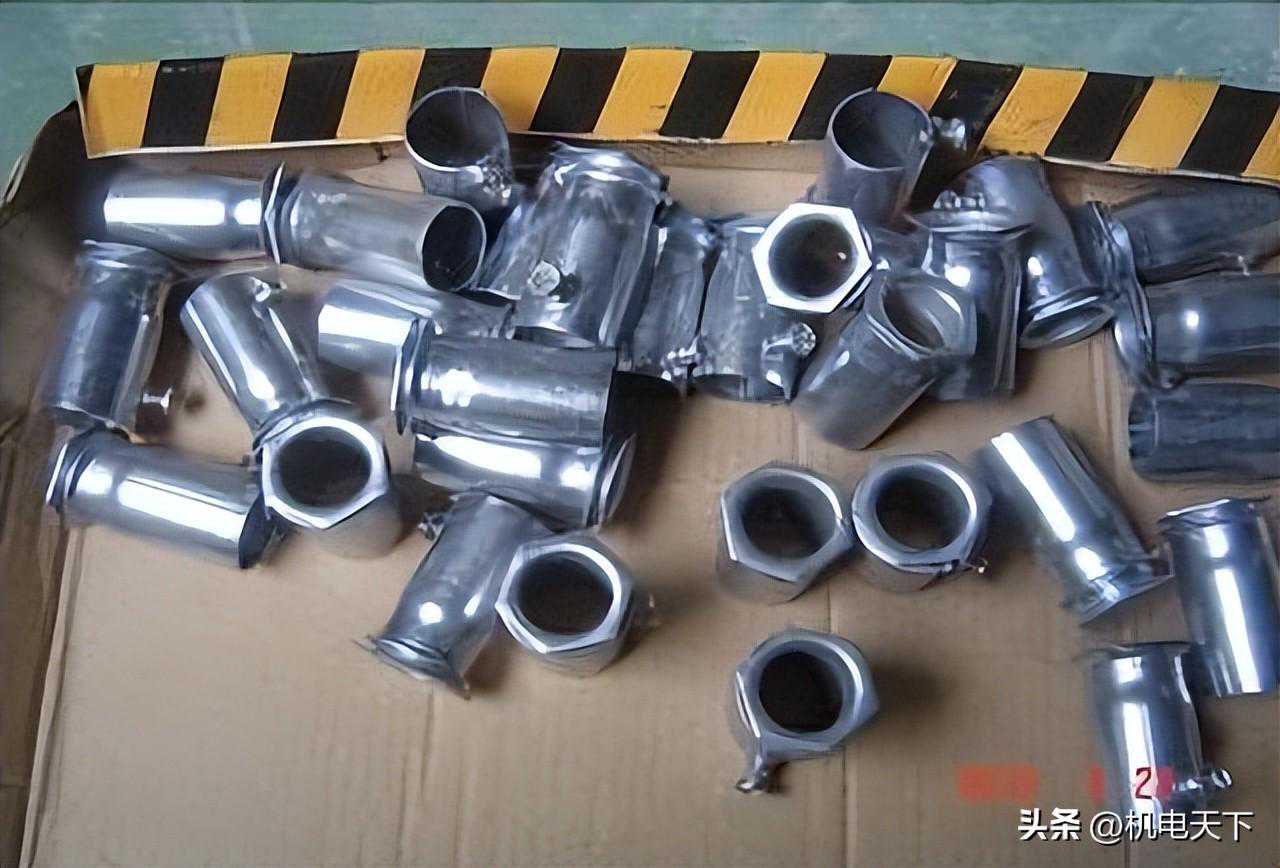

2、线管直接套管规格及允许偏差

要求：管接内外壁镀层均匀完好，无剥落、锈蚀，外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。管接套管规格及允许偏差见下表：

规格

Φ16

Φ20

Φ25

Φ32

Φ40

Φ50

内径d

16

20

25

32

40

50

允许偏差

0-0.30

0-0.30

0-0.30

0-0.40

0-0.40

0-0.50

外径D

19.20

23.20

28.20

35.20

43.20

53.20

壁厚S

1.60

1.60

1.60

1.60

1.60

1.60

允许偏差

±0.10

±0.10

±0.10

±0.10

±0.10

±0.10

总长L

55

60

60

75

95

120

3、线管盒接套管规格及允许偏差

要求：内丝盒接内外壁镀层均匀完好，无剥落、锈蚀，外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。盒接套管规格及允许偏差见下表：

规格

Φ16

Φ20

Φ25

Φ32

Φ40

内径

16

20

25

32

40

允许偏差

＋0.30

＋0.30

＋0.30

＋0.30

＋0.30

壁厚

1.60

1.60

1.60

1.60

1.60

允许偏差

±0.10

±0.10

±0.10

±0.10

±0.10

外径

19.20

23.20

28.20

35.20

43.20

总长L

40

40

40

50

60

锁母厚度

3

3

3

3

3

4、线管直接头紧定安装

要求：1、直管及弯曲管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋至螺帽脱落。2、套接紧定式钢导管管路连接处，紧定螺钉应处于可视部位。3、紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针尖固，旋转紧定脱落的“脖颈”直径应为2mm。4、紧定螺钉应采用专用工具操作。不应敲打、切断、折断螺帽。5、线管严禁熔焊连接。管路接地线也不得熔焊连接。

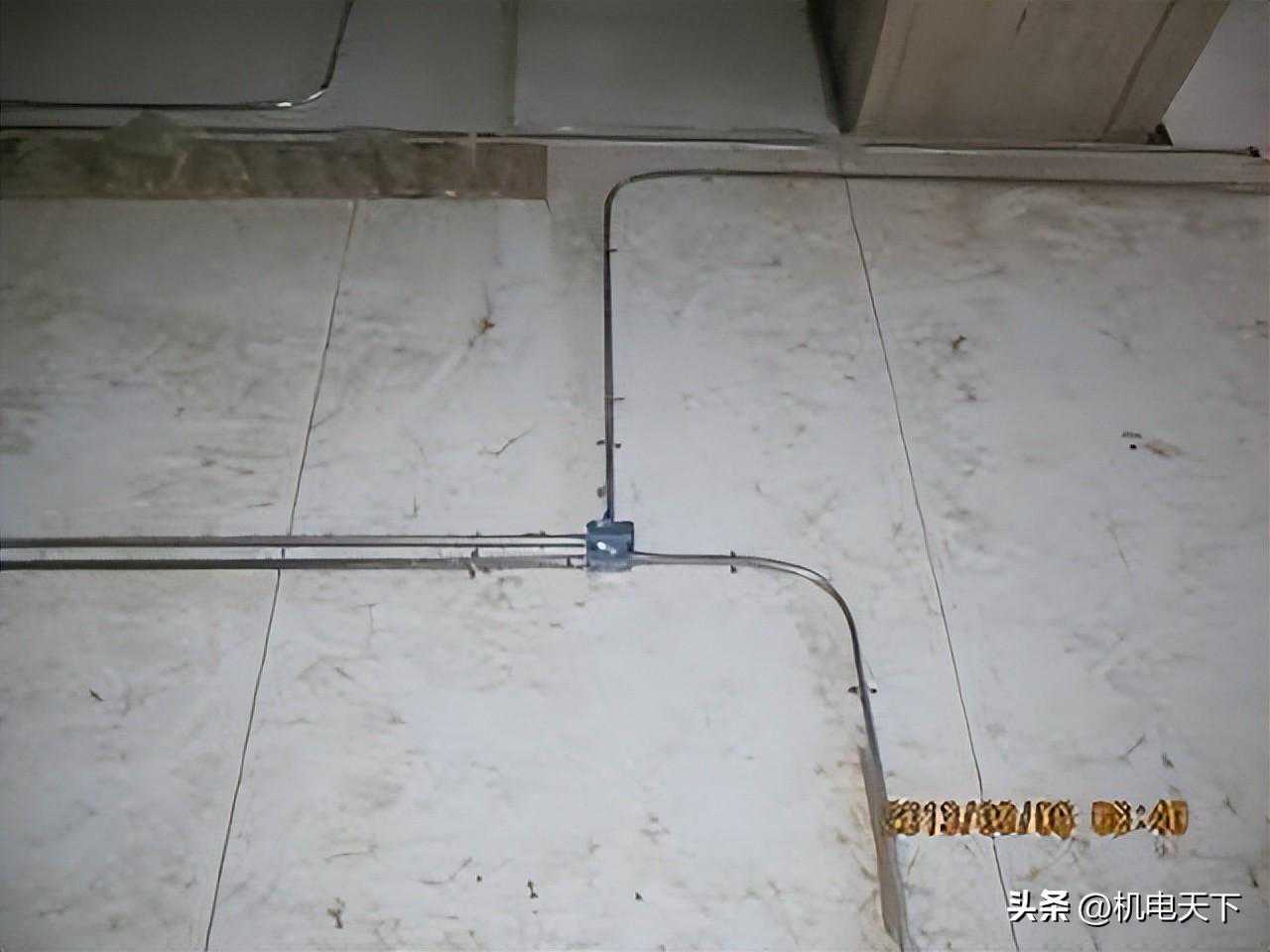

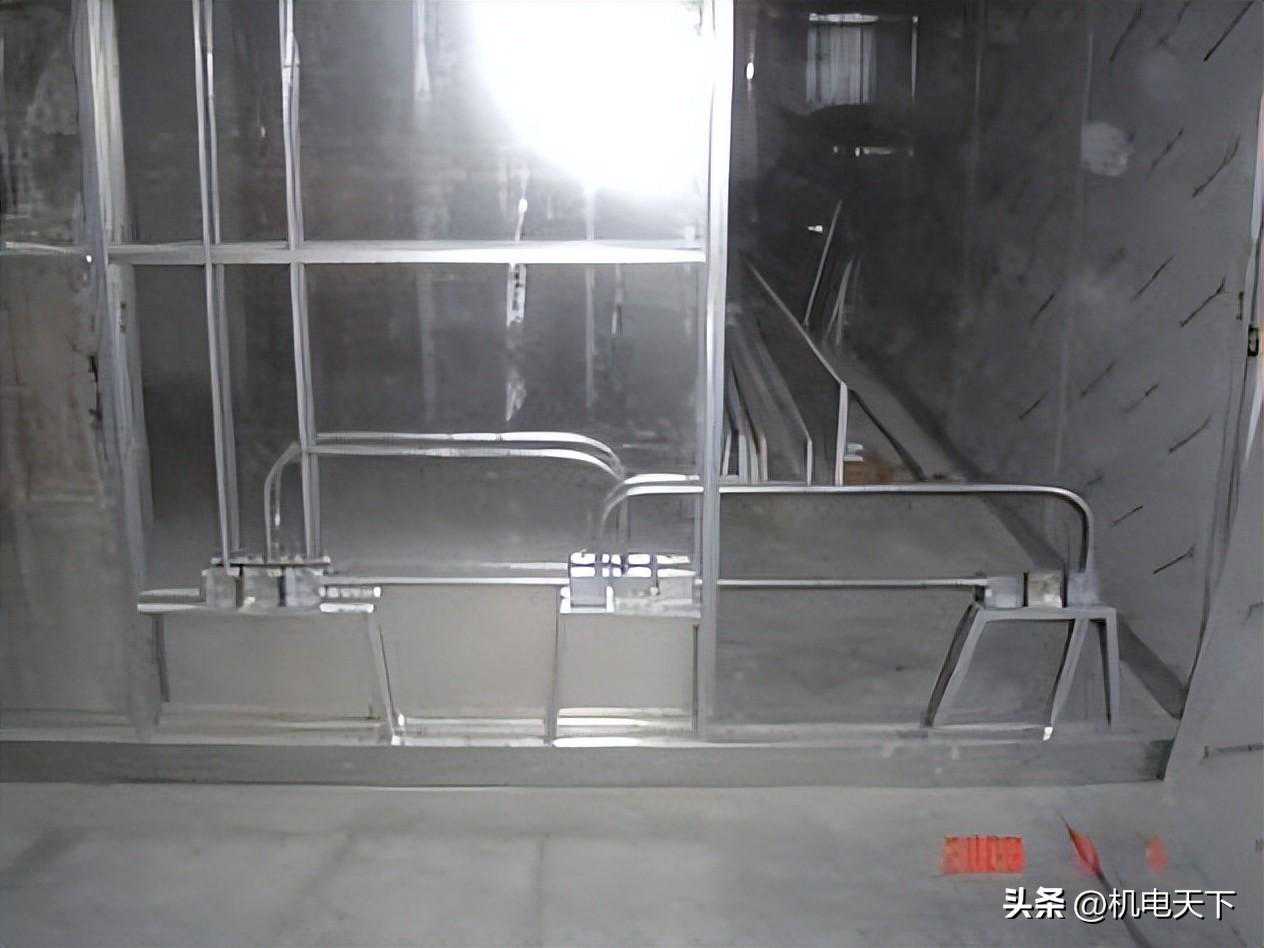

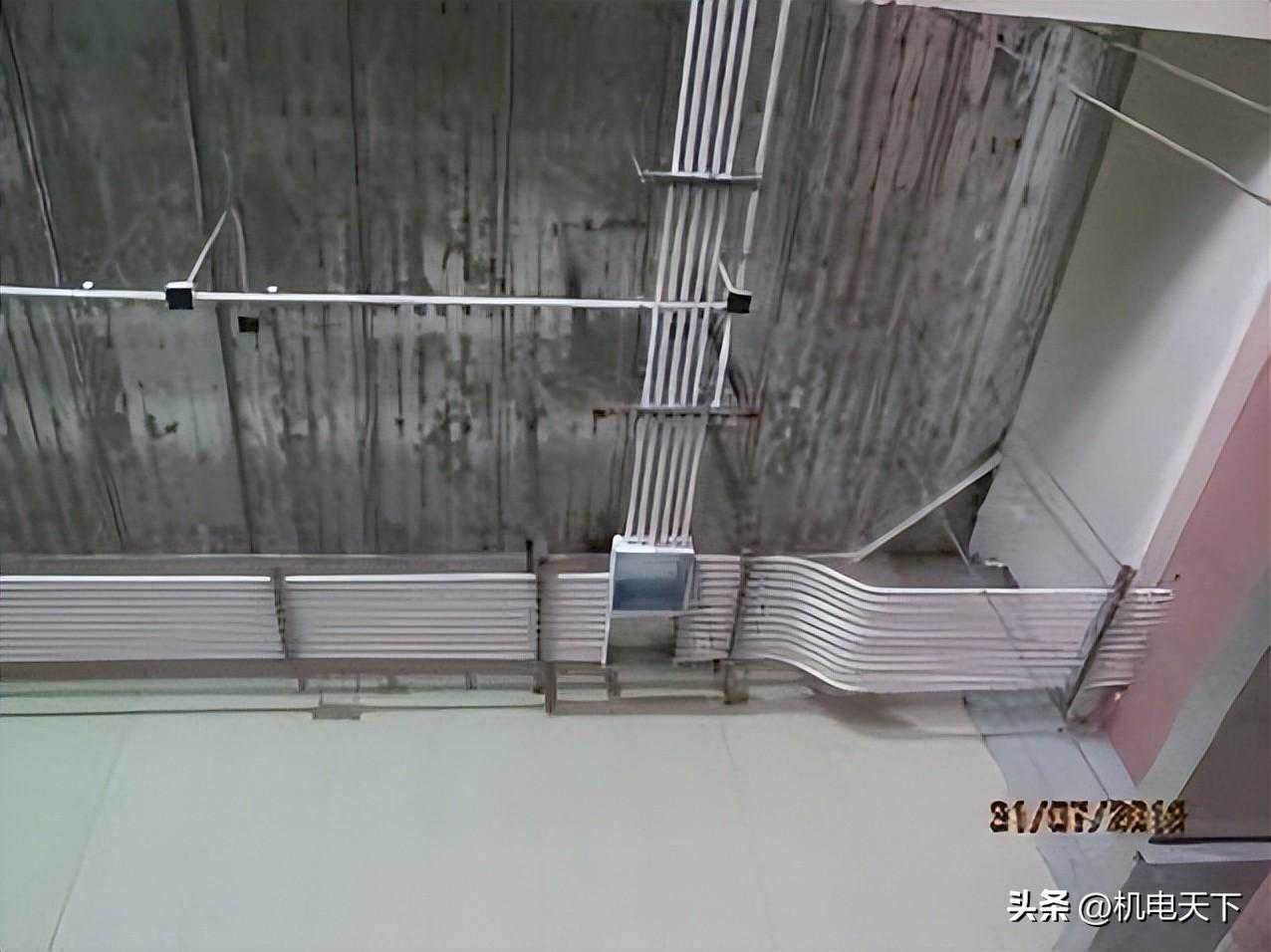

5、金属壁板上线管敷设及过线盒安装

要求：线管在金属壁板上敷设时，线管弯曲处弧度应均匀，焊缝处于外侧，不应有褶皱、凹陷、裂纹、死弯等缺陷。其弯扁程度，不应大于管外径的10％。线管弯曲半径不应小于管外径的6倍；有两个接线盒间只有一个弯曲时，不应小于管外径的4倍。固定间距不应大于1m；切断口平整、光滑。与弯头中点、过线盒、终端盒边缘的间距为150～300mm。

6、金属壁板上线管敷设及过线盒安装

要求：线管在金属壁板上敷设时，应横平竖直、排列整齐、弯曲角度准确、弧度一致、间距均等、固定牢固、整齐美观。线管水平或垂直明敷设时，其水平度、平行度、垂直度的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。线管与套接管件连接紧密，内外壁光滑无毛刺。线管的切口平整无毛刺。盒接与线管适配，盒接拧断螺丝在右后侧，盒接拧断螺丝紧固后拧断，选用有护口功能的内丝盒接。

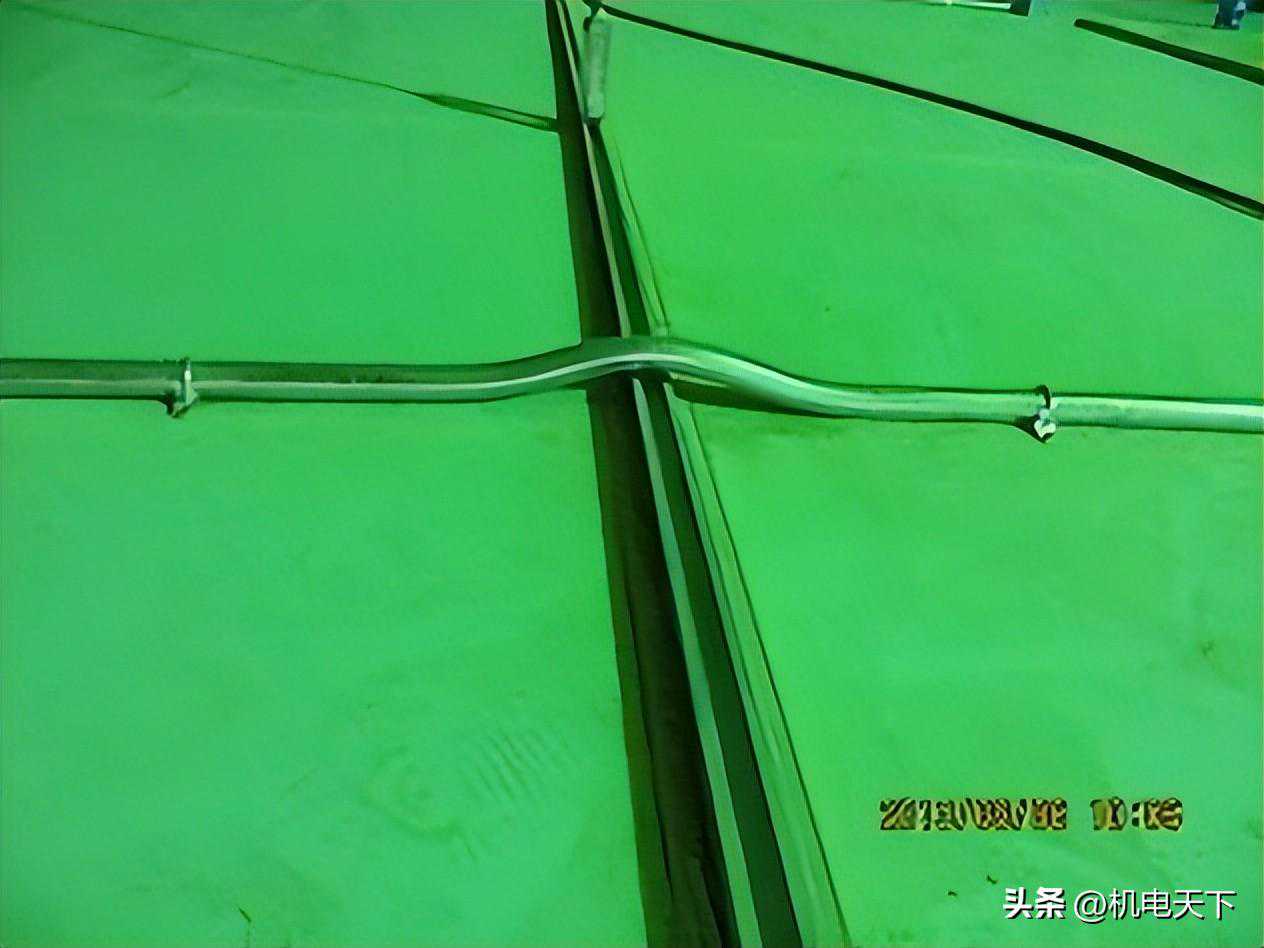

7、线管跨越龙骨敷设安装

要求：线管在金属壁板上敷设时，跨越弯应均匀美观，跨越弯的两端150～300mm处应有固定管卡。

8、线管由竖向壁板向上引出线盒固定安装

要求：线管由竖向壁板向上引出进入线盒处，应装设有护口功能的内丝盒接，朝上管口加装塑料封帽。线盒在金属壁板应不少于两点固定。

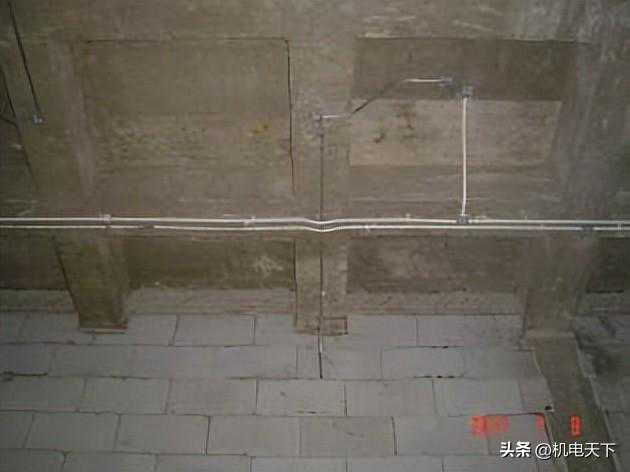

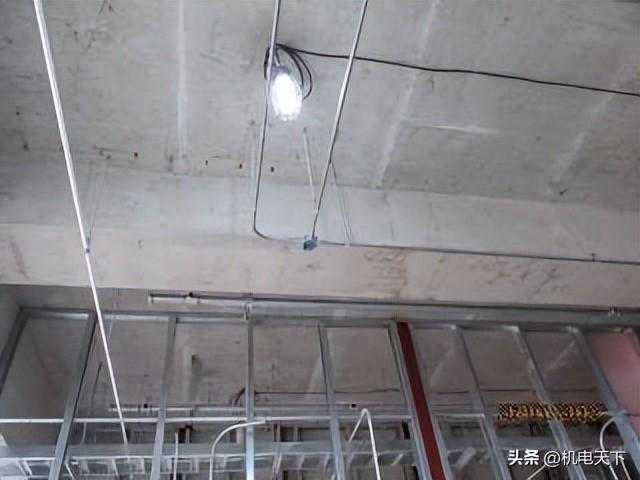

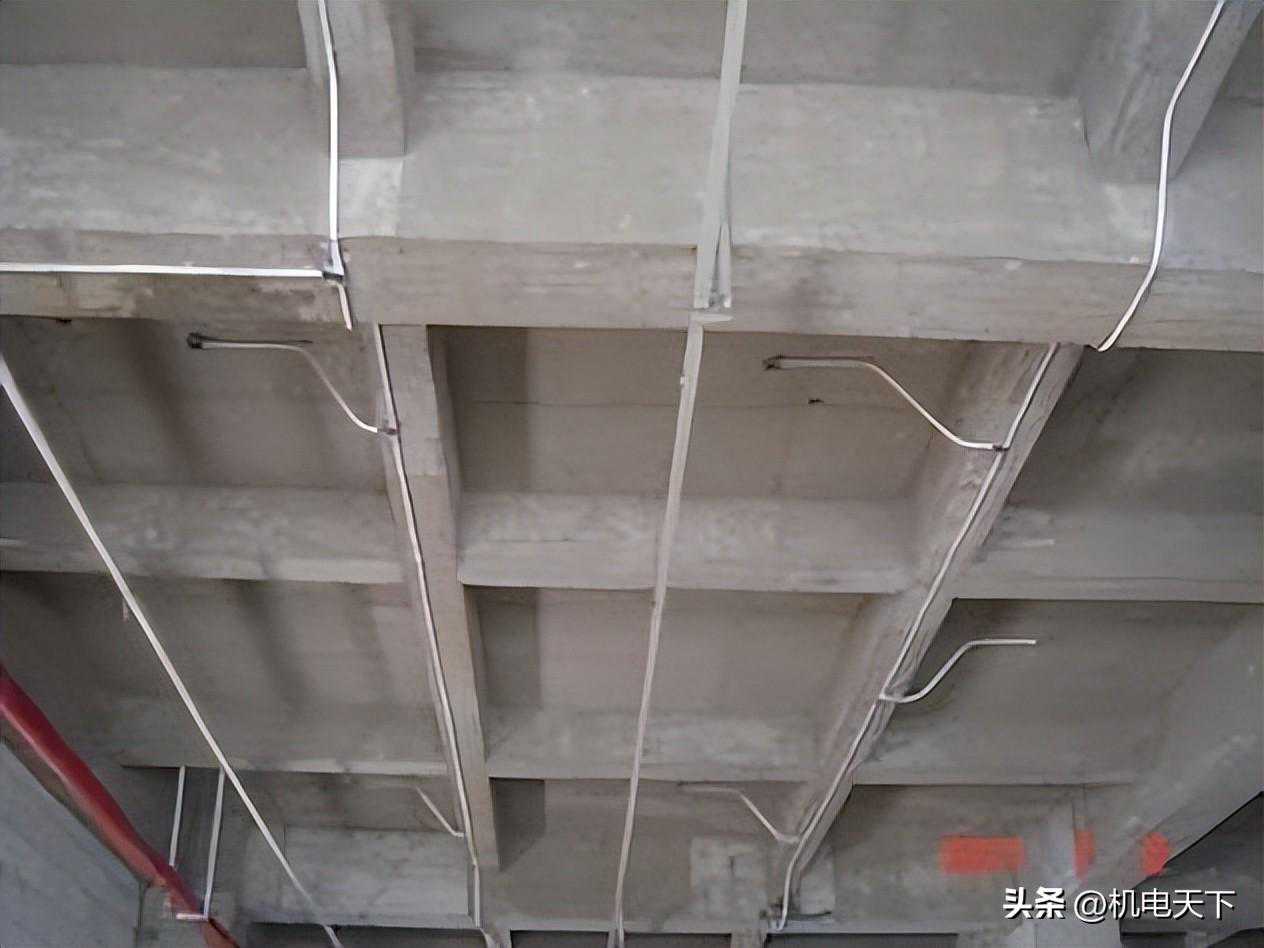

9、线管沿混凝土顶、梁敷设安装

要求：线管沿混凝土顶、梁敷设时，弯曲处不应有褶皱、凹陷、裂纹等缺陷。其弯扁程度，不应大于管外径的10％。线管弯曲半径不应小于管外径的6倍；有两个接线盒间只有一个弯曲时，不应小于管外径的4倍。支吊架最大间距：16－20mm为1.0m；25－32mm为1.5m；40－50mm为2.0m。在吊顶内的线管，当管径为ф16－20mm时，固定间距可增大至1.5m。线管固定点与弯头中点、过线盒、终端盒、箱边缘的间距为150～300mm。

10、线管沿混凝土顶、梁敷设安装

要求：线管沿混凝土顶、梁敷设时，应横平竖直、排列整齐、弯曲角度准确、弧度一致、间距均等、固定牢固、整齐美观。线管水平或垂直明敷设时，其水平度、平行度、垂直度的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。线管与套接管件连接紧密，内外壁光滑无毛刺。

11、线管支吊架敷设安装

要求：线管沿钢结构梁支吊架敷设时，用长丝吊杆C型钢横担支架敷设线管时，应排列应整齐、间距均等、固定牢固，其管径与支吊架最大间距：16－20mm1m；25－32；40－50。吊杆应垂直，吊杆穿C型钢处，上下各有一个螺母，C型钢凹槽面应有扣板，待横担调平后，上下螺母上紧，下端丝杆露出螺母20mm。C型钢横担应水平，端头应有塑料封帽，丝杆中心距C型钢端头一个宽度。P形卡应规格适配紧固，成排线管P型卡螺丝穿向：水平从左至右，垂直从下至上。

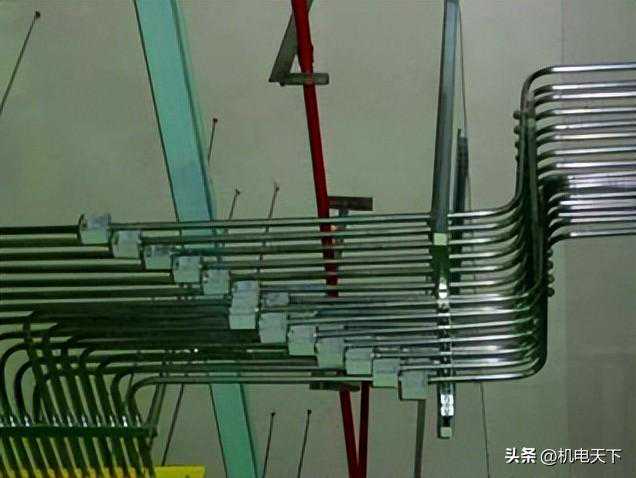

12、线管弯曲处支吊架固定安装

要求：线管沿钢结构梁支吊架敷设时，接线盒固定整齐牢固，线管间距一致、排列整齐，线管的切口平整无毛刺。弯曲角度准确、弧度一致、间距均等、固定牢固、整齐美观。盒接与线管适配，盒接水平排列时，拧断螺丝在右后侧，水平排列时拧断螺丝在上后侧，盒接拧断螺丝紧固后拧断，盒接补心垫紧固后，露出2～3扣。所有管口加装塑料护口，或选用有护口功能的内丝盒接。

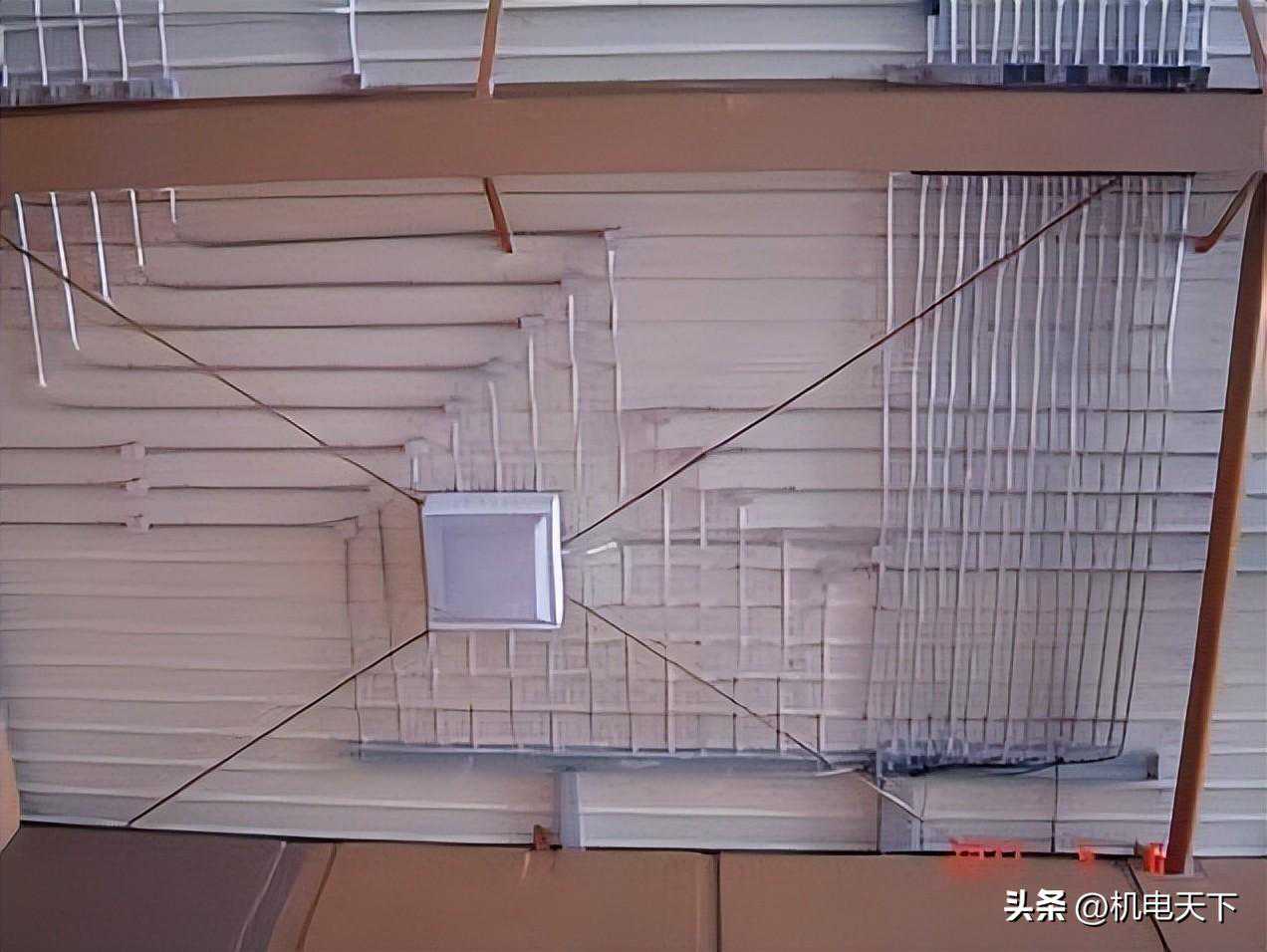

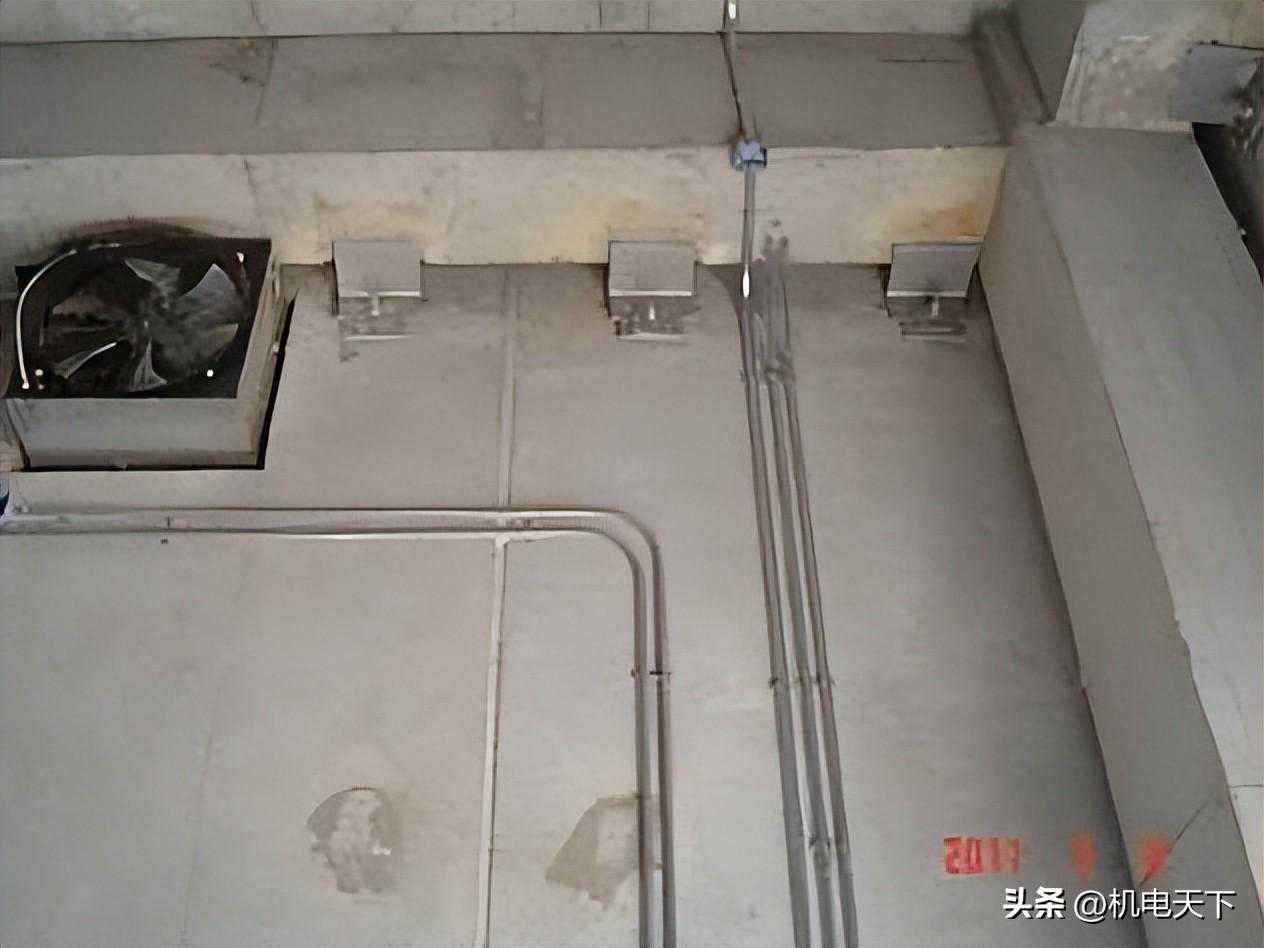

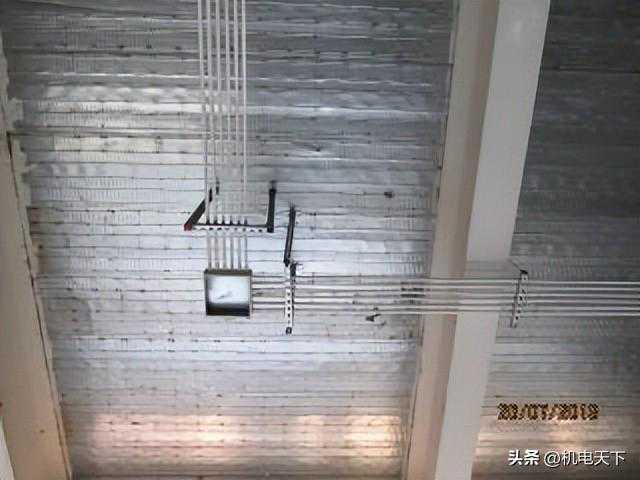

13、线管沿金属复合板顶敷设安装

要求：线管沿金属复合板顶敷设时，应排列整齐、布局合理、横平竖直、间距均等、固定牢固、整齐美观。16－20mm线管固定点间距为1.0m；在吊顶内固定间距可增大至1.5m。25－32mm为1.5m；线管固定点与弯头中点、过线盒、终端盒、箱边缘的间距为150～300mm。线管水平或垂直明敷设时，其水平度、平行度、垂直度的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。

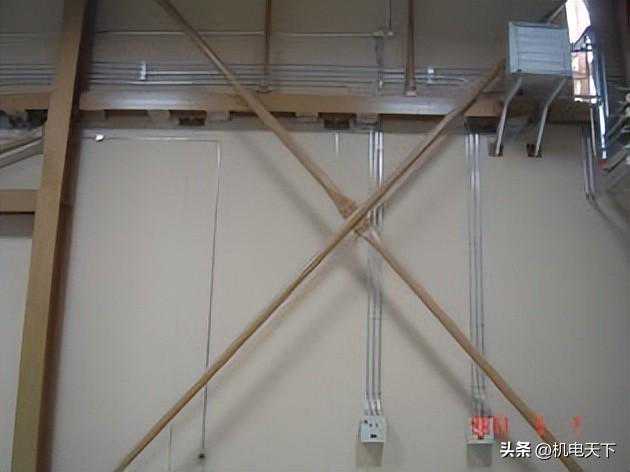

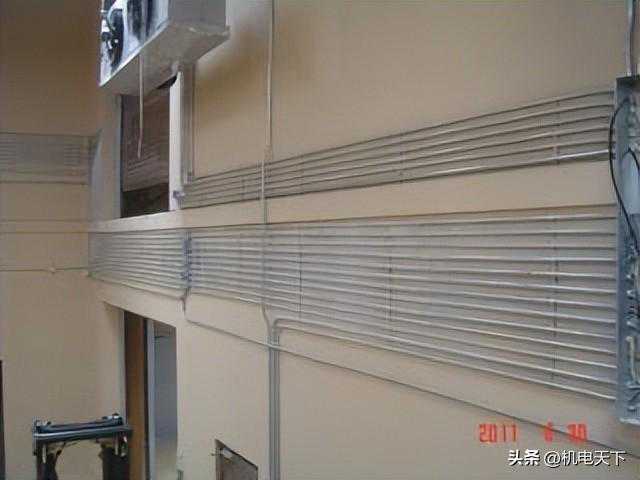

14、线管沿墙敷设安装

要求：线管沿墙敷设时，应排列整齐、布局合理、弯曲角度准确、弧度一致、间距均等、固定牢固、整齐美观。线管弯曲处不应有褶皱、凹陷、裂纹等缺陷。其弯扁程度，不应大于管外径的10％。线管弯曲半径不应小于管外径的6倍；有两个接线盒间只有一个弯曲时，不应小于管外径的4倍。线管与套接管件连接紧密，内外壁光滑无毛刺。

15、混凝土柱上引下管敷设安装

要求：线管沿混凝土柱敷设时，应排列整齐、布局合理、弯曲角度准确、弧度一致、间距均等、固定牢固，成排管卡应水平整齐美观。线管弯曲处不应有褶皱、凹陷、裂纹等缺陷。

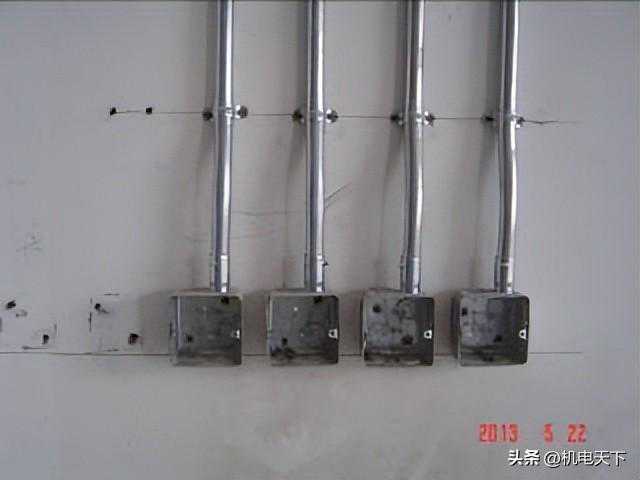

16、混凝土柱上开关盒固定安装

要求：混凝土柱上安装开关盒，应排列整齐水平、间距一致，线管的切口平整无毛刺。盒接与线管适配，盒接水平排列时应水平，线管垂直排列时拧断螺丝在右后侧，水平排列时拧断螺丝在上后侧，盒接拧断螺丝紧固后拧断，盒接补心垫紧固后露出2～3扣。所有管口加装塑料护口或选用有护口功能的内丝盒接。

17、轻质隔墙内线管及线盒固定安装

要求：线管在轻质隔墙内敷设时，固定间距不应大于1m；与弯头中点、过线盒、终端盒、箱边缘的间距为150～300mm。线管穿龙骨处应开孔穿过。线管应横平竖直、间距一致、排列整齐，线管的切口平整无毛刺。盒接与线管适配，选用有护口功能的内丝盒接，所有朝上管口加装塑料封帽。线盒应按上图形式固定。

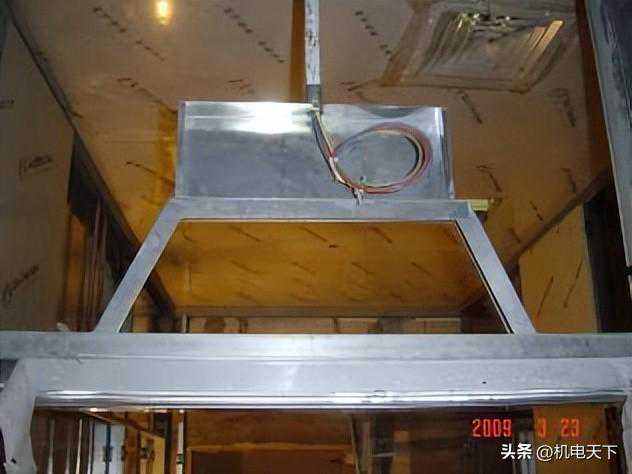

18、暗装疏散指示灯盒在轻质隔墙内固定安装

要求：线管在轻质隔墙内敷设时，线管穿龙骨处应开孔穿过。暗装疏散指示灯盒应按上图形式固定，固定支架用龙骨加工而成，疏散指示灯盒与龙骨采用拉铆钉固定，拉铆钉的尾部应朝盒外。

19、线管穿龙骨处安装

要求：线管在轻质隔墙内敷设时，应排列整齐水平、间距一致，线管穿龙骨处应开孔穿过。

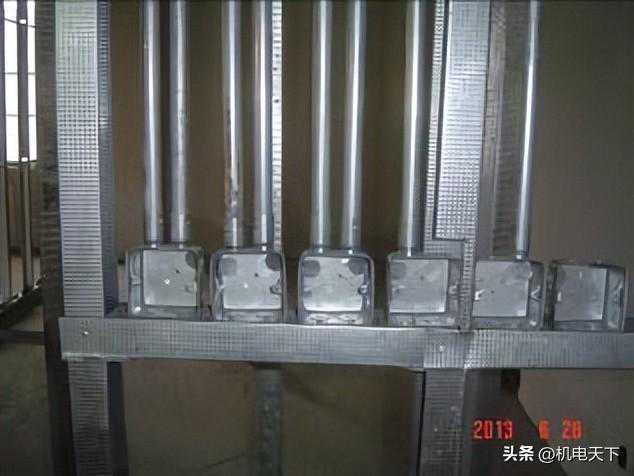

20、轻质隔墙内成排开关盒固定安装

要求：线管在轻质隔墙内敷设时，固定点间距为1.0m；线盒距固定点为150～300mm。线管穿龙骨处应开孔穿过。线管应横平竖直、间距一致、排列整齐。线管的切口平整无毛刺。盒接与线管适配，选用有护口功能的内丝盒接，开关盒与龙骨采用拉铆钉固定，每个盒应不少于两点固定，拉铆钉尾应朝向线盒外侧。

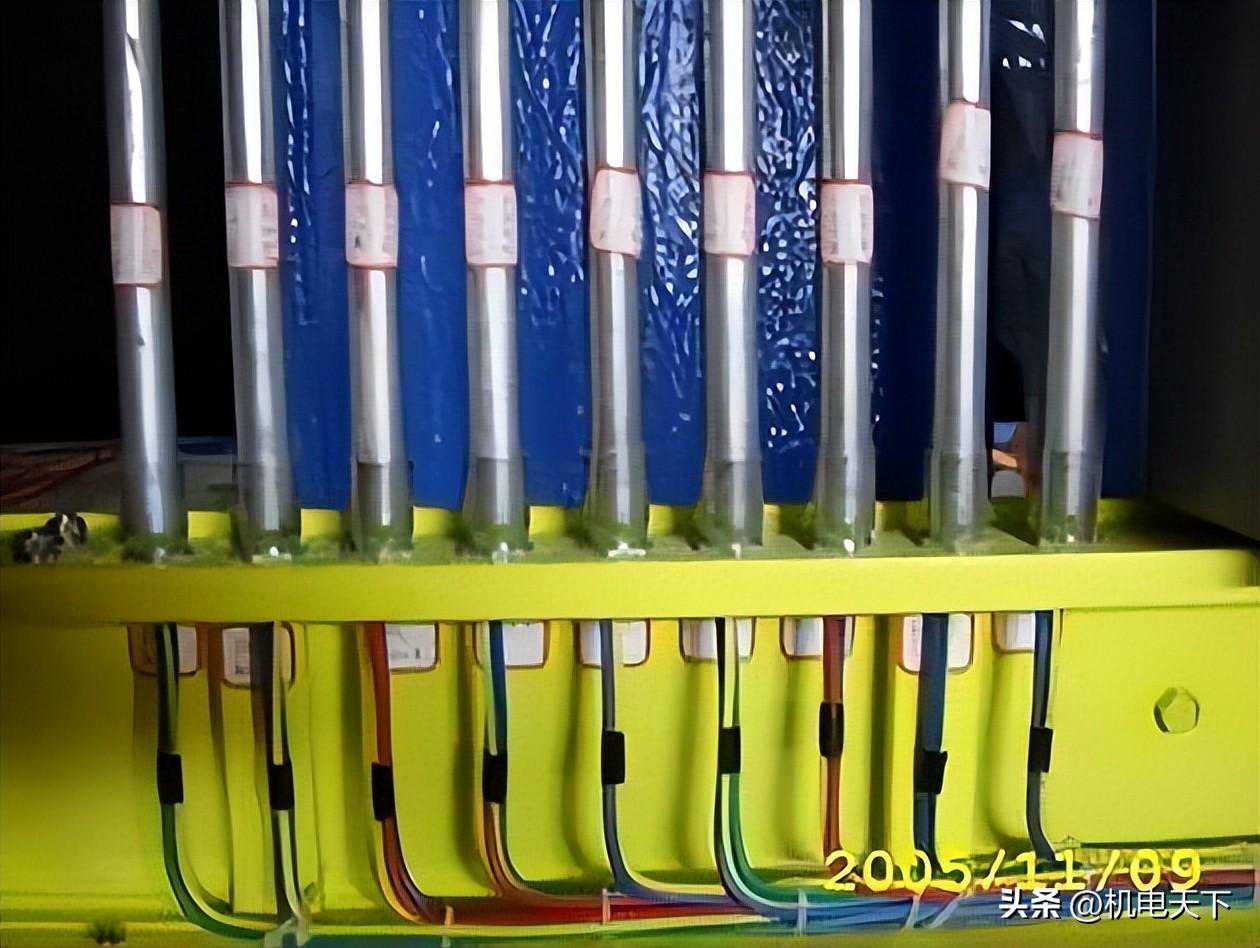

21、线管进箱、盒、桥架安装

要求：线管沿钢结构梁敷设时，进入配电箱、柜、盘、接线盒、槽架时，不得在箱、柜、盘、盒、槽架上开长孔，线管间距一致、排列整齐，线管的切口平整无毛刺。盒接与线管适配，盒接水平排列时，拧断螺丝在右后侧，水平排列时拧断螺丝在上后侧，盒接拧断螺丝紧固后拧断，选用有护口功能的内丝盒接。

22、轻质隔墙内暗装照明箱安装

要求：照明箱在轻质隔墙内固定时，应固定平正牢固水平，固定照明箱的拉铆钉尾应朝向线盒外侧。线管的切口平整无毛刺。选用有护口功能的内丝盒接。

23、成批同尺寸的跨越弯煨制胎具

要求：批量大同尺寸的跨越弯可用自制胎具煨制。

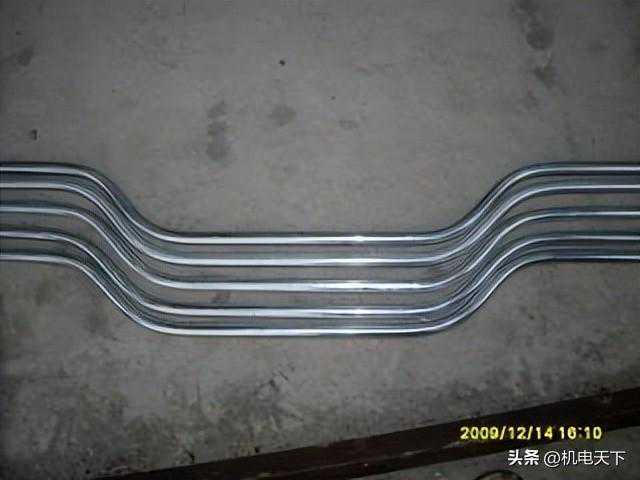

24、用胎具煨制的成批同尺寸跨越弯

要求：煨制成型的成批同尺寸跨越弯。

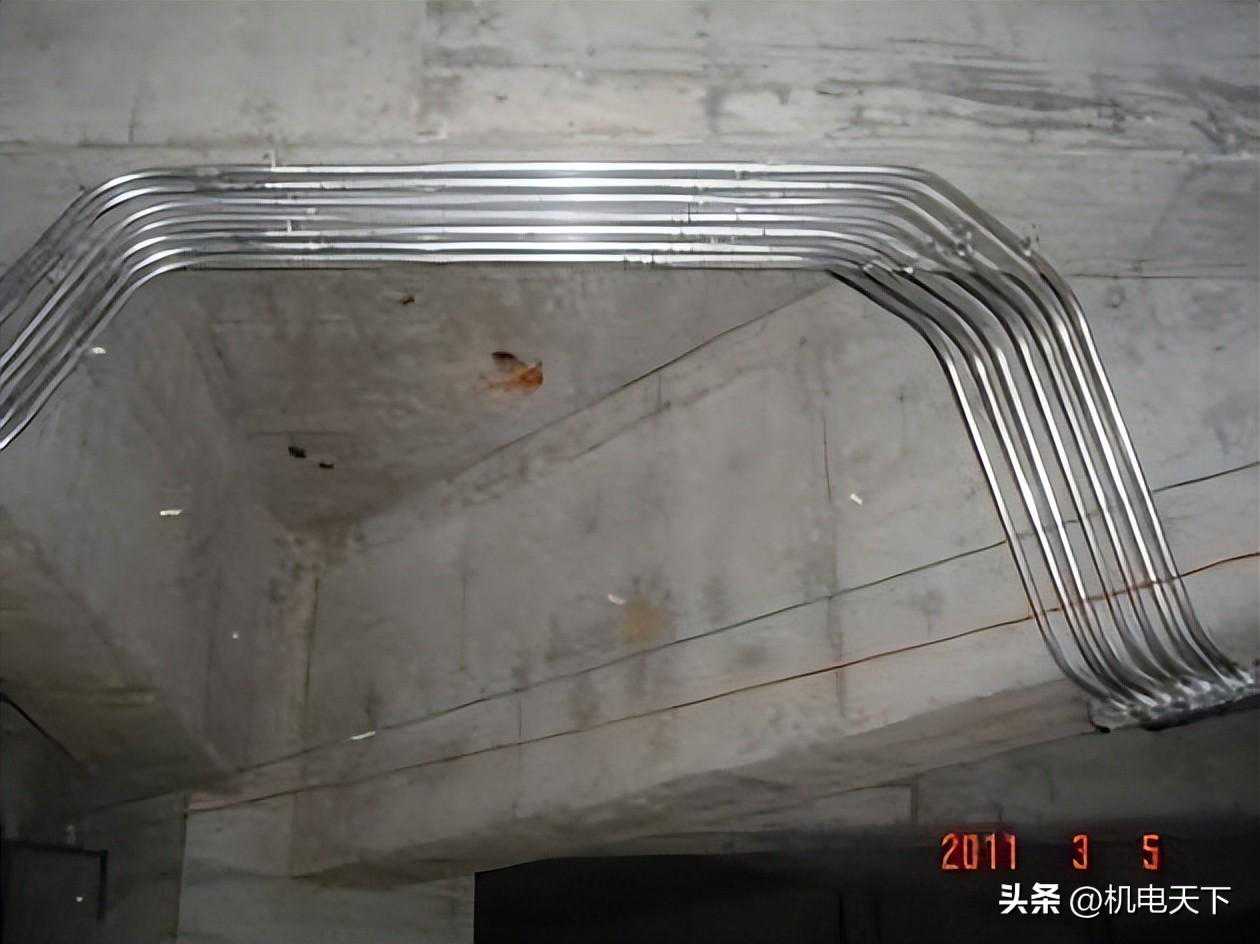

25、线管沿梁敷设安装

要求：线管沿梁敷设安装时，可按上图形式施工。

26、线管沿梁十字交叉处跨越弯安装

要求：线管沿梁十字交叉处，跨越弯安装可按上图形式施工。

27、线盒在金属壁板上固定方式

要求：线盒在金属壁板上应两点固定，洁净灯引下处应居中开孔，穿引下导线时应有防止导线划伤措施，接线完成后此孔应用密封胶封堵。

28、金属壁板上开开关盒、插座盒开孔方式

要求：在洁净室金属壁板上开开关插座盒安装孔时，应按上图方式进行开孔，四角小压条尺寸为：15mm×8mm，两盒间距不应小于10mm，整栋建筑的盒间距必须相等，成排线盒必须水平，同一室内的插座高度差不应大于5mm。

29、线管三通接线盒支吊架安装

要求：线管沿混凝土顶支吊架敷设时，线管弯曲处不应有褶皱、凹陷、裂纹等缺陷。其弯扁程度，不应大于管外径的10％。线管弯曲半径不应小于管外径的6倍。16－20mm线管固定点间距为1.0m，线盒距固定点为150～300mm。

30、线管转角接线盒两端支吊架安装

要求：线管沿混凝土顶支吊架敷设时，应横平竖直、排列整齐、间距均等、固定牢固、整齐美观。线管水平或垂直明敷设时，其水平度、平行度、垂直度的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。线管与套接管件连接紧密，内外壁光滑无毛刺。线管的切口平整无毛刺。盒接与线管适配，盒接拧断螺丝在右后侧，盒接拧断螺丝紧固后拧断，选用有护口功能的内丝盒接。

31、线管接线盒两端丝杆安装

要求：线管沿混凝土顶支吊架敷设时，16－20mm线管固定点间距为1.0m；线管固定点与过线盒、终端盒边缘的间距为150～300mm。

32、线管接线盒及弯头两端丝杆安装

要求：线管沿混凝土顶支吊架敷设时，16－20mm线管固定点间距为1.0m；线管固定点与弯头中点、过线盒、终端盒边缘的间距为150～300mm。

33、线管由混凝土梁内引下敷设安装

要求：线管由混凝土樑引下敷设时，应横平竖直、排列整齐、间距均等、固定牢固、整齐美观。线管固定点间距为1.0m；线管固定点与配电箱边缘的间距为150～300mm。盒接与线管适配，盒接拧断螺丝在右后侧，盒接拧断螺丝紧固后拧断，选用有护口功能的内丝盒接。

34、线管垂直引下敷设安装

要求：垂直明敷设时，其水平度、平行度、垂直度的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。进入配电箱处应弯制变高弯，线管固定点与配电箱边缘的间距为150～300mm。

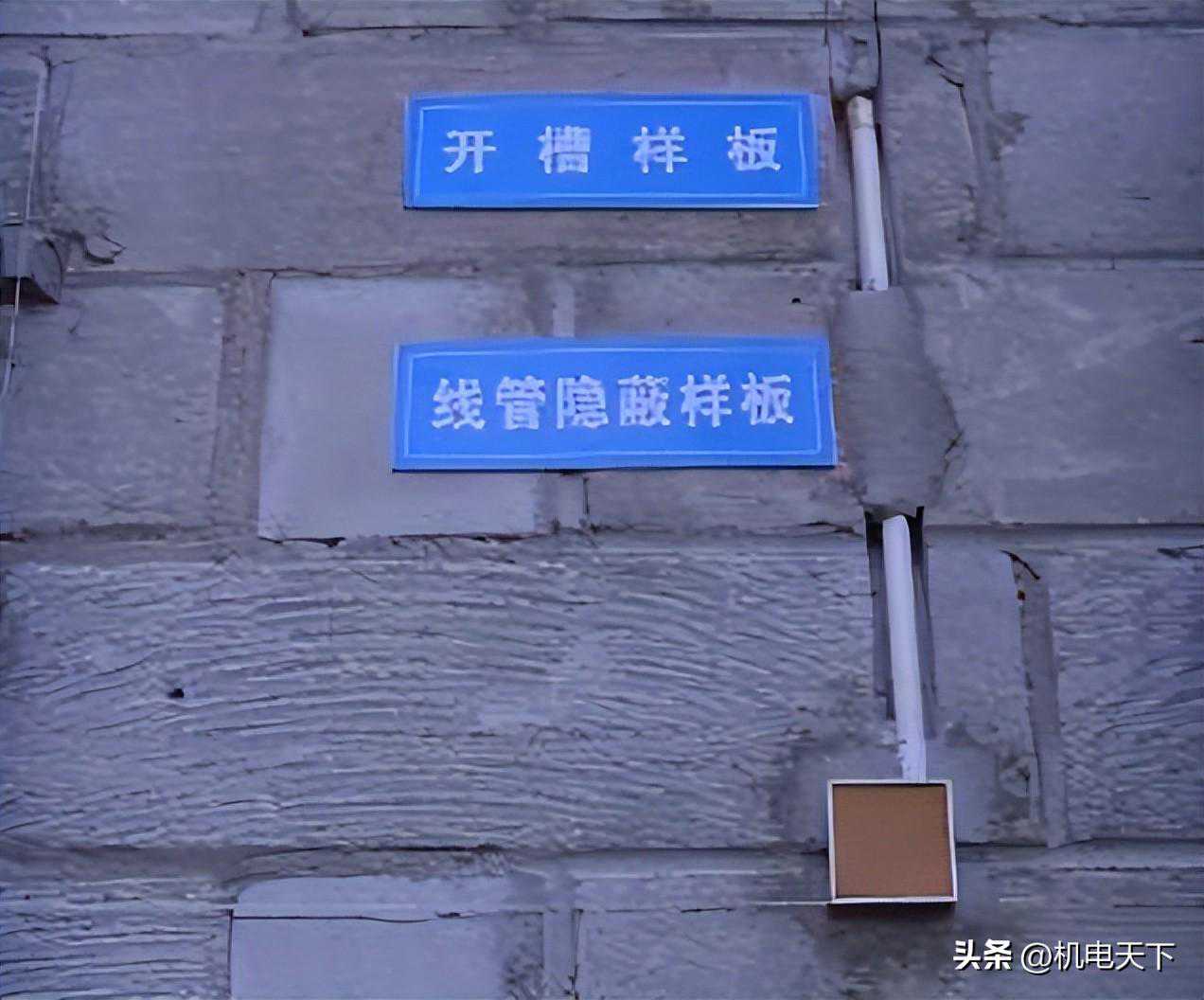

35、砖墙、砌体墙内线管敷设安装

要求：1、敷设在砖墙、砌体墙内的管路，垂直敷设剔槽宽度不宜大于管外径5mm。固定点间距不大于1000mm。连接点外侧一端200mm处，增设固定点；2、埋入混凝土内的套接紧定式钢导管管路，管接套管插入连接处的缝隙应有防止灰浆流入封堵措施。3、管路埋入墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm。

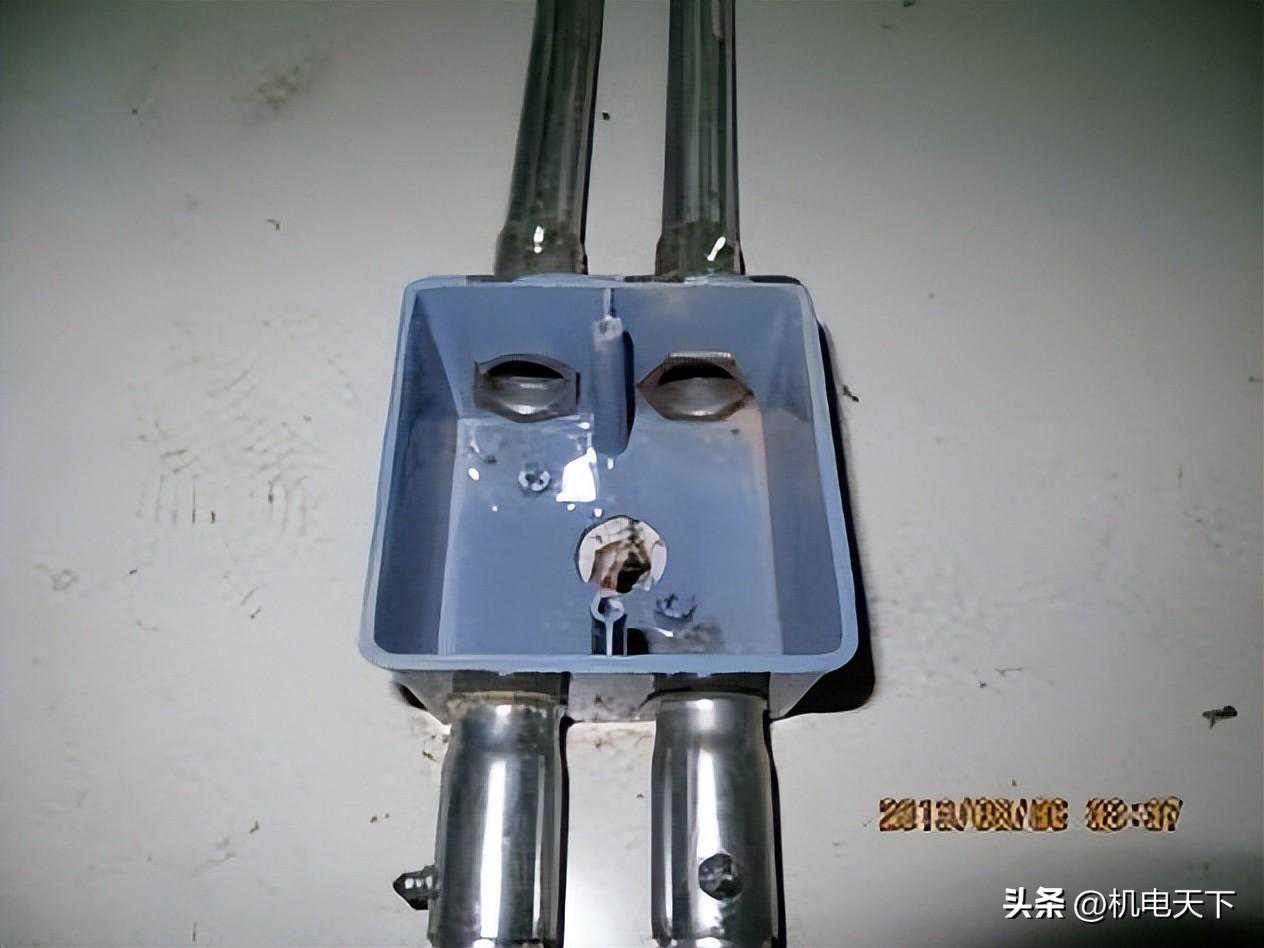

36、线管进线盒处安装

要求：1、采用马鞍卡固定线管，在进入线盒时应弯制变高弯，不得将线管抬高斜向进入。2、线管与盒连接时，应一孔一管，管径与盒敲落孔应吻合。3、管与盒的连接处，应采用螺纹管接头锁紧。4、两根及以上管路与盒连接时，排列应整齐、间距均匀。

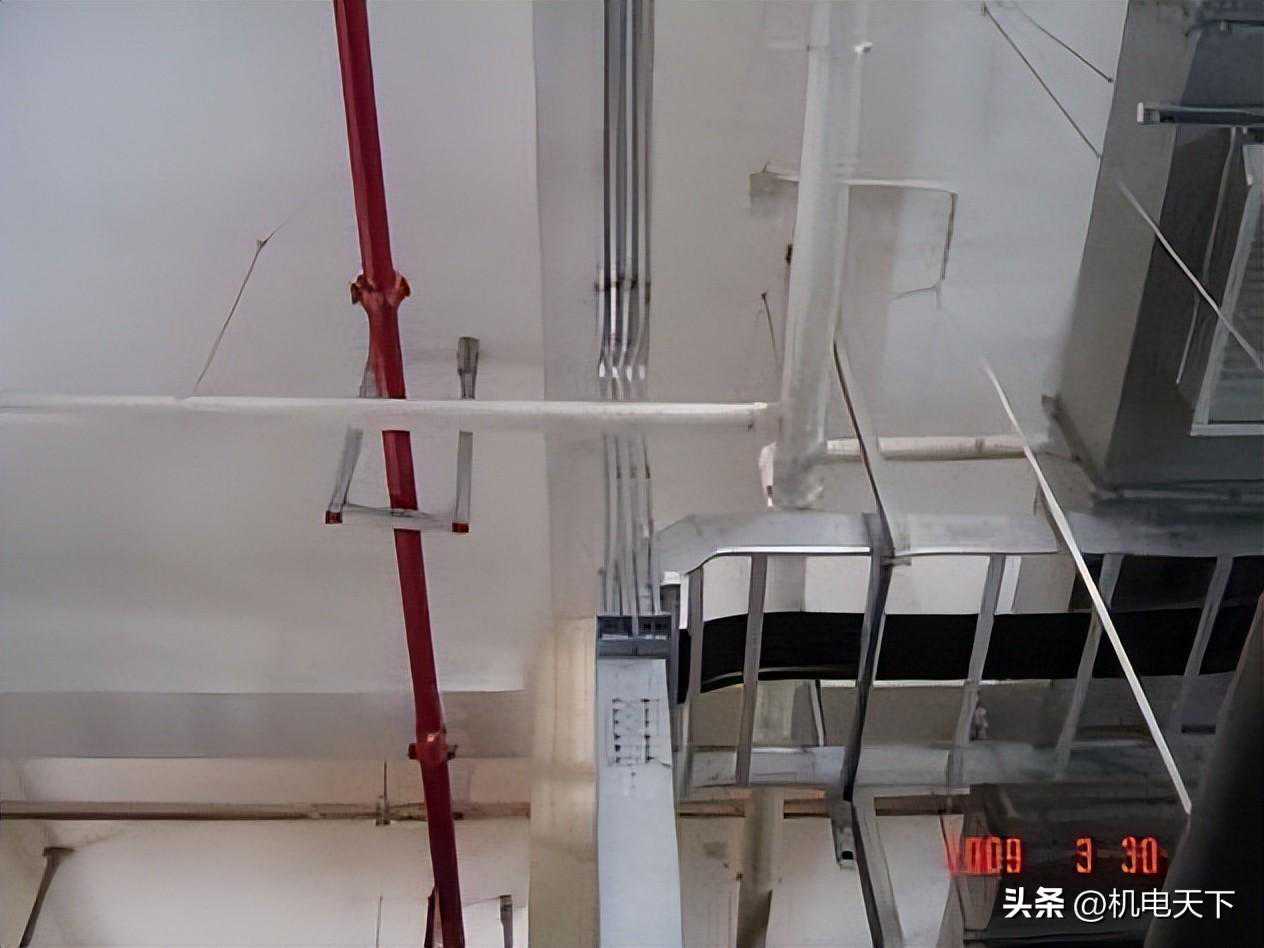

37、桥架引出线管安装

要求：线管由桥架引出敷设时，应有接线盒过渡引出，应横平竖直、排列整齐、弧度一致、间距均等、固定牢固、整齐美观。线管固定点间距为1.0m；线管固定点与弯头中点、过线盒、终端盒边缘的间距为150～300mm。盒接与线管适配，盒接拧断螺丝在右后侧，盒接拧断螺丝紧固后拧断，应选用有护口功能的内丝盒接。

38、PVC线盒疏散指示灯安装

要求：每个疏散指示灯及PVC线盒应不少于两个尼龙胀管螺丝固定，疏散指示灯安装必须水平，同一室内的疏散指示灯高度差不应大于5mm。

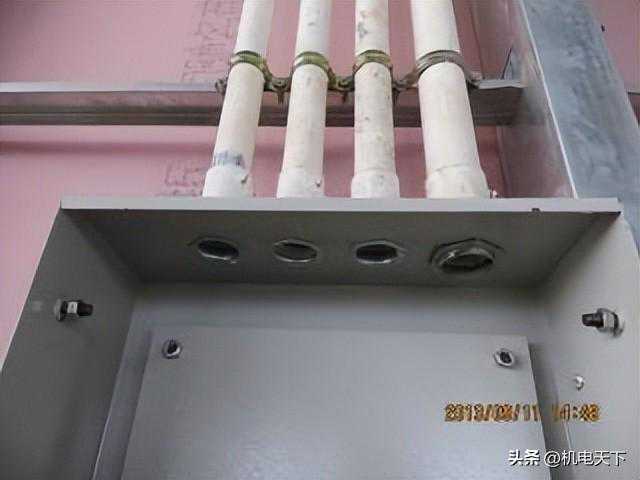

39、曼奈柯斯配电箱与PVC线管安装

要求：曼奈柯斯配电箱墙上安装时，应不少于四个膨胀螺丝固定，固定应水平牢固，引下管的间距应与箱体的进线格兰间距相等。

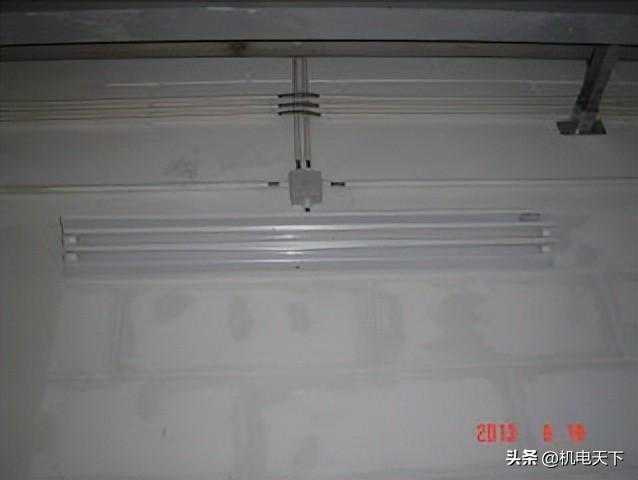

40、PVC线管穿电缆沿墙敷设及灯具固定安装

要求：PVC线管穿电缆沿墙敷设时，16－20mm线管固定点间距为1.0m；线管固定点与弯头中点、过线盒、终端盒、箱边缘的间距为150～300mm。灯具安装必须牢固水平，每套灯具应不少于两个6×80mm膨胀螺丝固定，PVC线盒每个应不少于两个尼龙胀管螺丝固定，疏散指示灯安装必须水平，同一室内的灯具高度差不应大于5mm。

41、PVC线管穿电缆沿墙敷设安装

要求：PVC线管穿电缆沿墙敷设时，应横平竖直、排列整齐、间距均等、固定牢固、整齐美观。线管水平或垂直明敷设时，其水平度、平行度、垂直度的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。线管与套接管件应满涂PVC胶粘合。

42、PVC线盒及PVC格兰头安装

要求：每个PVC线盒应不少于两个尼龙胀管螺丝固定，整栋建筑的盒间距必须相等，成排线盒必须水平，同一室内的插座高度差不应大于5mm。成排引下管的间距应与线盒的进线格兰间距相等。

43、线管引出屋面防水施工

要求：线管引出屋面处防水施工形式可按上图施工。

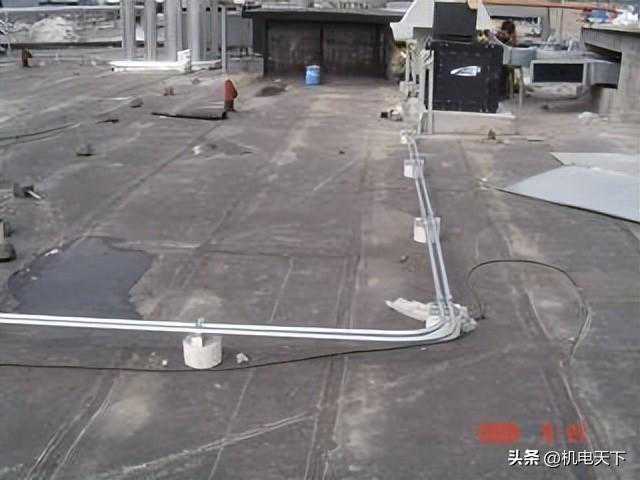

44、线管屋面支持墩固定安装

要求：线管沿屋面敷设安装时，支持墩支架固定形式可按上图施工。
